Elimine la vibración y el chirrido en el torno de roscado de tubos CNC

La vibración y el chirrido representan los problemas más comunes y destructivos en las operaciones de roscado de precisión, provocando un acabado superficial deficiente, una vida útil reducida de la herramienta e imprecisiones dimensionales. Esta guía completa proporciona estrategias comprobadas para eliminar estos problemas en su Torno CNC para roscado de tubos , combinando principios fundamentales con técnicas avanzadas de resolución de problemas utilizadas por profesionales de la industria.

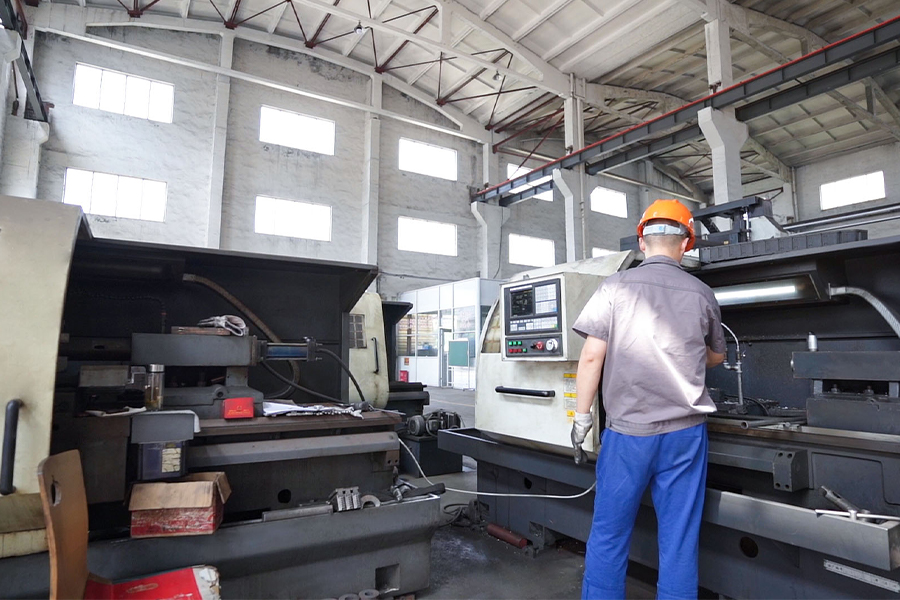

Máquina de torno de procesamiento de tuberías de aceite de Φ1000 mm

Comprender la vibración frente a la vibración en el subproceso

Si bien a menudo se usan indistintamente, la vibración y el ruido representan fenómenos distintos con diferentes causas y soluciones. Un diagnóstico adecuado es esencial para implementar medidas correctivas efectivas en su operaciones de roscado de tubos .

Vibración forzada: Causado por fuentes externas como componentes desequilibrados, vibraciones del motor o problemas de transmisión
Charla autoemocionada: Generado por el propio proceso de corte a través de efectos regenerativos y dinámica del sistema.
Resonancia de la pieza de trabajo: Ocurre cuando la frecuencia de corte coincide con la frecuencia natural del sistema de piezas de trabajo.
Vibración del portaherramientas: Resulta de una rigidez insuficiente en el sistema de sujeción de herramientas.

Consideraciones de instalación y cimentación de la máquina

Una base estable de la máquina constituye la primera línea de defensa contra los problemas de vibraciones. Muchos problemas de charla en Tornos de roscado CNC puede atribuirse a una instalación o nivelación inadecuada.

Nivelación y anclaje adecuados de la máquina

Incluso un ligero desnivel crea tensiones internas en las estructuras de la máquina que amplifican la vibración durante las operaciones de corte. La instalación adecuada es fundamental para un rendimiento sin vibraciones.

Utilice niveles de precisión con una precisión de 0,02 mm/m para la nivelación inicial.
Verifique la nivelación después de 24 horas y nuevamente después de una semana de operación.
Asegúrese de que los pernos de anclaje estén correctamente apretados utilizando una llave dinamométrica calibrada.
Instale almohadillas de aislamiento de vibraciones donde haya vibraciones en el piso.
Verifique las condiciones de las patas blandas usando indicadores de cuadrante en las patas de la máquina

Requisitos de cimentación para diferentes tamaños de máquinas

La masa y la composición de la base de su máquina influyen significativamente en las capacidades de amortiguación de vibraciones. Estas especificaciones ayudan a prevenir vibración en el roscado de tuberías en varias configuraciones de máquinas.

Peso de la máquina	Profundidad mínima de cimentación	Requisito de refuerzo	Recomendación de aislamiento
Menos de 3.000 kg	300 milímetros	Rejilla de barras de refuerzo estándar	Almohadillas de aislamiento opcionales
3.000-8.000 kilogramos	500 milímetros	Barras de refuerzo pesadas con vigas de borde	Recomendado para todas las instalaciones.
8.000-15.000 kilos	800 milímetros	Hormigón armado con amortiguación de vibraciones.	Esencial para trabajos de precisión
Más de 15.000 kilos	1.200 milímetros	Cimentación diseñada con aditivos amortiguadores.	Se requiere un sistema de aislamiento personalizado

Técnicas de sujeción y soporte de piezas de trabajo

El soporte inadecuado de la pieza de trabajo representa la causa más frecuente de vibración en aplicaciones de roscado de tuberías largas. Implementar estrategias de apoyo adecuadas es esencial para lograr enhebrado sin vibraciones resultados.

Configuración y colocación de lunetas

Las lunetas colocadas correctamente contrarrestan las fuerzas de deflexión que inician la vibración en piezas de trabajo largas y delgadas. La ubicación estratégica maximiza la eficacia de la amortiguación.

Coloque la primera luneta aproximadamente a 2 o 3 diámetros de la cara del portabrocas.
Separe lunetas adicionales a intervalos de 6 a 8 veces el diámetro de la tubería.
Ajuste la presión del apoyo estable para soportar sin crear deflexión adicional
Utilice lunetas giratorias para aplicaciones de alta velocidad para evitar rayaduras en la superficie
Verificar la alineación de la luneta con el eje de la máquina mediante indicadores de prueba

Selección de mordazas de mandril para diferentes materiales de tubería

La configuración de las mordazas del portabrocas influye directamente en la estabilidad de la pieza de trabajo y la transmisión de vibraciones. Seleccionar el tipo de mandíbula apropiado para su material específico evita soluciones de vibración de roscado de verse comprometido en la etapa de tenencia fundamental.

Material de la tubería	Tipo de mandíbula recomendado	Presión de agarre	Consideraciones especiales
Acero al carbono	Mandíbulas dentadas duras	Medio-alto	Configuración estándar para la mayoría de las aplicaciones
Acero inoxidable	Punta de carburo de dentado fino	Medio	Evitar el endurecimiento por trabajo con presión excesiva.
Acero de aleación	Mandíbulas de agarre tratadas térmicamente.	Alto	Garantice una capacidad de torsión suficiente para cortes pesados
No ferrosos	Mandíbulas blandas de aluminio o cobre.	Bajo-Medio	Evite daños en la superficie mientras mantiene el agarre.
Tubería de pared delgada	Portabrocas o mandril expansible	Bajo	Distribuya la fuerza de agarre para evitar la deformación.

Selección de herramientas y optimización de la geometría

Las herramientas representan el punto de contacto donde la vibración se inicia y amplifica. La selección estratégica de portaherramientas e insertos puede mejorar drásticamente estabilidad de la máquina roscadora y resistencia al chat.

Consideraciones sobre la rigidez del portaherramientas

La selección del portaherramientas afecta significativamente el rendimiento de vibración a través de su masa, voladizo y rigidez de la interfaz. Estos factores determinan colectivamente la frecuencia natural del sistema.

Elija el voladizo más corto posible para maximizar la rigidez.
Seleccione portaherramientas de alta resistencia con dimensiones máximas de sección transversal
Utilice soportes de ajuste por contracción hidráulicos o térmicos para obtener características de amortiguación superiores.
Verifique que el TIR (desviación total del indicador) del portaherramientas esté dentro de 0,01 mm en el bolsillo del inserto.
Implementar refrigerante a través de la herramienta para un mejor control de viruta y estabilidad térmica.

Geometría de inserción para amortiguación de vibraciones

Los insertos de roscado modernos incorporan características geométricas específicas diseñadas para combatir la vibración mediante diseños de paso variable y preparaciones de bordes especializadas. Comprender estas características ayuda a seleccionar la óptima Herramientas de roscado de torno CNC para aplicaciones propensas a vibraciones.

Seleccione inserciones de paso variable para romper los patrones de vibración armónica
Elija geometrías de desprendimiento positivas para reducir las fuerzas de corte y la vibración.
Utilice superficies planas para mejorar el acabado de la superficie en umbrales de estabilidad más bajos.
Considere recubrimientos especializados como AlTiN para características de amortiguación en materiales resistentes.
Implemente geometrías de rompevirutas que optimicen el flujo de virutas y reduzcan la presión de corte.

Estrategias de optimización de parámetros de corte

Incluso con una configuración y herramientas perfectas, los parámetros de corte inadecuados pueden generar vibraciones destructivas. Estas estrategias comprobadas ayudan a identificar ventanas de corte estables para mecanizado de tubos sin vibraciones a través de diversos materiales.

Directrices para la selección de velocidad y avance

La relación entre la velocidad de corte, la velocidad de avance y la profundidad de corte crea interacciones dinámicas complejas que promueven o suprimen la vibración. Dominar estas relaciones es clave para un subproceso estable.

Identifique rangos de velocidad estables mediante la realización de pruebas de aumento de velocidad en material de muestra
Mantenga velocidades de avance entre 0,1 y 0,3 mm por revolución para la mayoría de las aplicaciones de roscado.
Implementar ajustes del ángulo de avance para distribuir las fuerzas de corte de manera más uniforme
Utilice estrategias de roscado de varias pasadas con una profundidad de corte decreciente para materiales difíciles
Programar rampas de aceleración y desaceleración para evitar cambios bruscos de fuerza.

Lóbulos de estabilidad y su aplicación práctica

La teoría moderna del mecanizado identifica rangos de velocidad de husillo específicos en los que el corte se vuelve naturalmente estable debido a las relaciones de fase en el ciclo de vibración. La aplicación de los principios del lóbulo de estabilidad puede mejorar drásticamente optimización del proceso de subprocesos en entornos de producción.

Tipo de material	Rango de velocidad estable típico	Límite de profundidad de corte	Factor de reducción de alimentación
Acero dulce	180-250 pies cuadrados por minuto	0,5-0,8 mm	0% (parámetros estándar)
Inoxidable 304	120-180 pies cuadrados por minuto	0,3-0,6 mm	15-20% de reducción del acero
Acero de aleación	150-220 pies cuadrados por minuto	0,4-0,7 mm	10% de reducción del acero dulce
Aluminio	500-800 pies cuadrados por minuto	0,8-1,2 mm	Posible aumento del 20-30%
Titanio	60-100 pies cuadrados por minuto	0,2-0,4 mm	Es necesaria una reducción del 25-35%

Tecnologías avanzadas de amortiguación de vibraciones

Para aplicaciones particularmente desafiantes, las tecnologías de amortiguación especializadas pueden suprimir la vibración donde los métodos convencionales alcanzan sus límites. Estas soluciones avanzadas representan la vanguardia de Torno CNC para roscado de tubos tecnología.

Sistemas de amortiguación activos y pasivos

Los modernos sistemas de amortiguación detectan y contrarrestan las vibraciones en tiempo real utilizando diversos principios físicos. Comprender su funcionamiento ayuda a seleccionar la tecnología adecuada para problemas de vibración específicos.

Los amortiguadores pasivos utilizan sistemas de masa sintonizados para absorber la energía de vibración en frecuencias específicas.
Los sistemas activos emplean sensores y actuadores para generar fuerzas de contravibración.
La tecnología de rodamientos magnéticos elimina el contacto mecánico en los sistemas de soporte
Los sistemas de control adaptativos modifican los parámetros de corte en respuesta a señales de vibración
Los sistemas de medición láser proporcionan retroalimentación en tiempo real para el control de circuito cerrado

Protocolos de mantenimiento para la prevención de vibraciones

El mantenimiento regular previene la degradación gradual que conduce a problemas de vibración. Estos procedimientos específicos se dirigen a los sistemas más críticos para mantener la estabilidad. operaciones de roscado de tubos a largo plazo.

Programa de mantenimiento centrado en las vibraciones

Este programa de mantenimiento especializado se centra específicamente en prevenir problemas de vibración en aplicaciones de roscado de precisión, complementando los protocolos de mantenimiento de máquinas estándar.

Diariamente: compruebe si hay sujetadores sueltos en los sistemas de sujeción de herramientas y piezas de trabajo.
Semanalmente: Verifique las tensiones de la correa y busque patrones de desgaste que indiquen vibración.
Mensualmente: Verifique el estado de los rodamientos utilizando un equipo de análisis de vibraciones.
Trimestralmente: realizar verificación de precarga de husillo de bolas y verificaciones de alineación de vías
Anualmente: realizar análisis dinámicos integrales y mapeo de frecuencias naturales.

Preguntas frecuentes

¿Cuál es la causa más común de vibración en el roscado de tuberías CNC?

La causa más frecuente de charla en Torno CNC para roscado de tubos aplicaciones es un soporte insuficiente para la pieza de trabajo, especialmente al roscar tubos largos. A medida que la herramienta de corte se acopla a la pieza de trabajo, genera fuerzas de deflexión que hacen que la tubería se doble ligeramente alejándose del corte. Esta desviación crea una profundidad de corte variable que inicia un ciclo de vibración autoexcitante. La implementación adecuada de lunetas, la presión de sujeción correcta y los parámetros de corte óptimos abordan colectivamente este desafío fundamental. Máquinas de fabricantes experimentados como Máquina herramienta CNC Jiangsu Taiyuan Co., Ltd. a menudo incorporan una rigidez mejorada diseñada específicamente para mitigar estas fuentes comunes de vibración.

¿Cómo afecta el voladizo de la herramienta a la vibración del roscado?

El voladizo de la herramienta afecta dramáticamente la vibración al reducir la frecuencia natural del sistema de corte. Cada duplicación del voladizo disminuye la rigidez aproximadamente 8 veces, lo que hace que el sistema sea más susceptible a las vibraciones con fuerzas de corte más bajas. Para una óptima soluciones de vibración de roscado , mantenga el saliente de herramienta más corto posible que despeje la pieza de trabajo y el mandril. Como regla general, el voladizo no debe exceder 4 veces la altura del portaherramientas para operaciones de desbaste o 3 veces para acabado. El uso de sistemas de herramientas modulares con interfaces de componentes mínimas mejora aún más la estabilidad en entornos exigentes. operaciones de roscado de tubos .

¿Puede el fluido de corte ayudar a reducir la vibración durante el roscado?

Absolutamente. El fluido de corte contribuye a la reducción de las vibraciones a través de múltiples mecanismos. La aplicación adecuada de refrigerante reduce las temperaturas de corte, lo que reduce la expansión térmica que puede alterar la geometría de corte durante la operación. El refrigerante a alta presión que pasa por la herramienta rompe eficazmente las virutas, evitando que las virutas largas y fibrosas se enrollen alrededor de la pieza de trabajo y creen fuerzas desequilibradas. Además, algunos fluidos de corte avanzados contienen aditivos de presión extrema que reducen las fuerzas de corte al mejorar la lubricación en la interfaz herramienta-pieza. Para lo mejor mecanizado de tubos sin vibraciones Para obtener mejores resultados, asegúrese de que el refrigerante se dirija con precisión al filo con suficiente presión y volumen para penetrar completamente la zona de corte.

¿Qué controles de mantenimiento previenen específicamente los problemas de vibración?

Varios procedimientos de mantenimiento específicos impactan directamente el rendimiento de la vibración en Tornos de roscado CNC . Verifique periódicamente la precarga del cojinete del husillo usando indicadores de cuadrante para detectar juego en desarrollo. Verifique la precarga del husillo de bolas midiendo la consistencia posicional durante los cambios de dirección. Inspeccione las superficies de guía en busca de patrones de desgaste que indiquen problemas de alineación. Compruebe si hay sujetadores sueltos en el conjunto de torreta de herramientas y contrapunto. Controle la tensión y el estado de la correa de transmisión, ya que el deslizamiento de las correas crea un movimiento irregular que inicia la vibración. Máquinas de calidad de fabricantes establecidos como Máquina herramienta CNC Jiangsu Taiyuan Co., Ltd. Por lo general, cuentan con una accesibilidad de mantenimiento mejorada diseñada específicamente para facilitar estas comprobaciones críticas de prevención de vibraciones.

¿Cómo identifico si la vibración proviene de la máquina o del proceso de corte?

Distinguir entre vibración generada por máquina e inducida por proceso requiere una resolución de problemas sistemática. Haga funcionar la máquina a velocidades de funcionamiento sin cortar; si la vibración persiste, es probable que esté relacionada con la máquina debido a fuentes como componentes giratorios desequilibrados, problemas con los rodamientos o problemas con el sistema de transmisión. Si la vibración sólo se produce durante el corte, se trata de una vibración inducida por el proceso. Para la vibración de la máquina, el análisis de frecuencia puede identificar la fuente: las vibraciones de la frecuencia del husillo indican un desequilibrio, mientras que las frecuencias del engranaje apuntan a problemas de transmisión. La vibración del proceso generalmente muestra frecuencias variables que cambian con los parámetros de corte. moderno Torno CNC para roscado de tubos Los sistemas a menudo incluyen capacidades integradas de análisis de vibraciones para ayudar con este proceso de diagnóstico.
