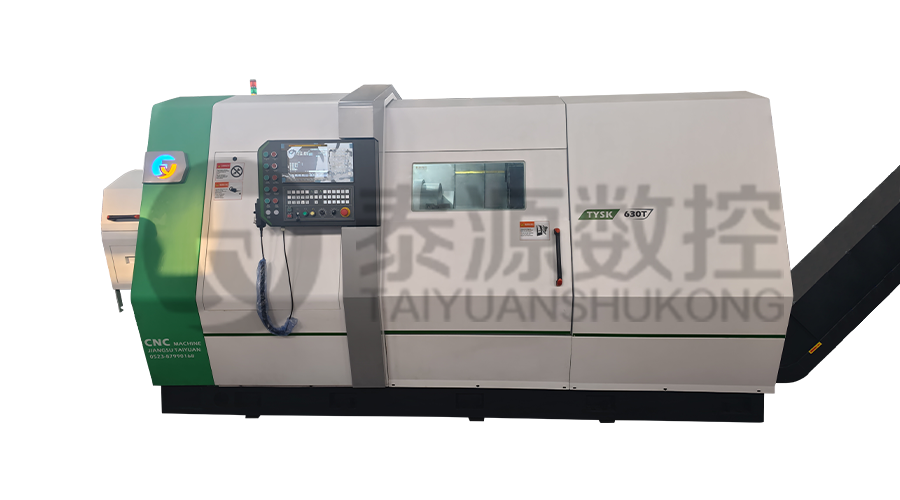

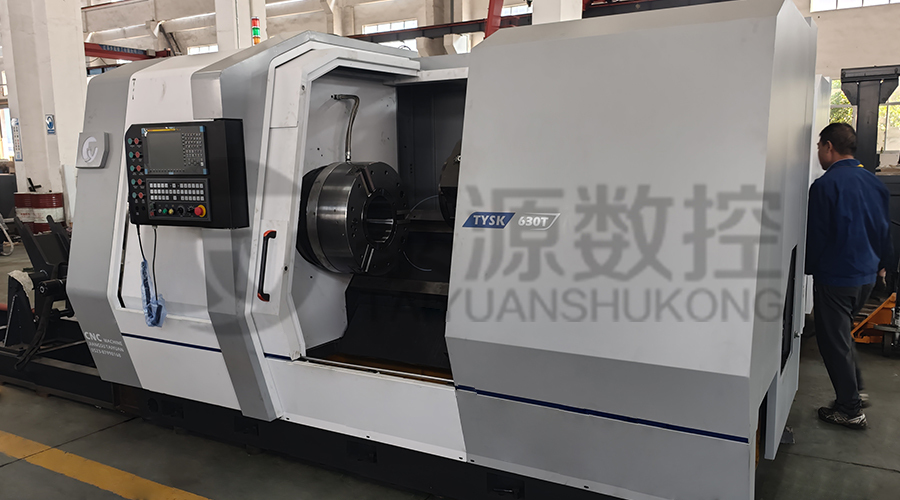

el Máquina de torno para tubos, juntas y acoplamientos de perforación de petróleo es una solución CNC especializada diseñada para el mecanizado de alta precisión de roscas de tuberías de conformidad con API y estándares internacionales. Este equipo está configurado específicamente para manejar las rigurosas demandas de Procesamiento de productos tubulares para yacimientos petrolíferos de servicio pesado (OCTG) , asegurando la integridad estructural y conexiones a prueba de fugas para tuberías de perforación, juntas de herramientas y acoplamientos utilizados en operaciones de perforación de pozos profundos.
Diseño Técnico y Características Estructurales
el machine features a diseño de husillo de gran diámetro con un sistema de doble mandril, que permite la sujeción estable de piezas de trabajo de eje largo. La plataforma está construida con hierro fundido de alta calidad con una amplia estructura de guía endurecida por inducción, lo que proporciona la rigidez estática y dinámica Se requiere para soportar fuertes fuerzas de corte durante el roscado de aceros aleados de alta resistencia. la integracion de husillos de bolas de precisión y los servomotores de alto par garantizan un control preciso del paso, lo cual es fundamental para consistencia del hilo cónico y calidad del acabado superficial.
Capacidades técnicas básicas

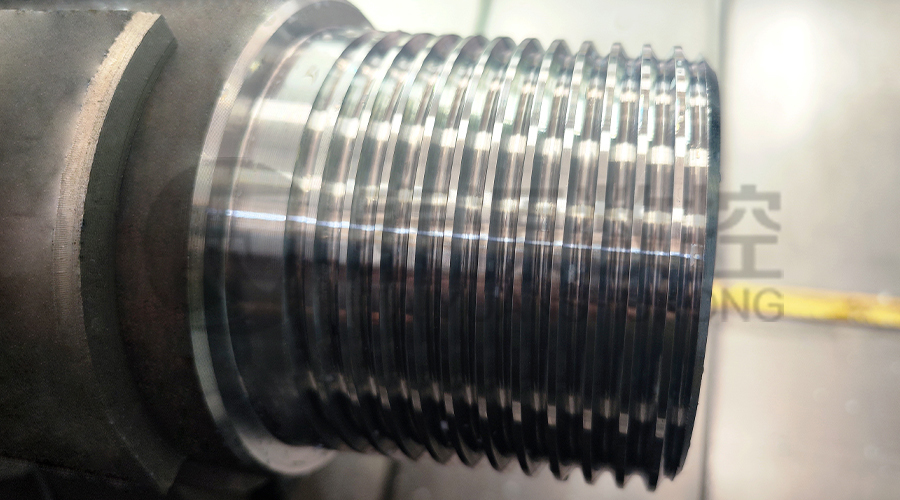

- Perfilado de subprocesos API: Capacidad para ejecutar roscados precisos para API 5DP, API 5CT y conexiones premium, incluidos perfiles de juntas de herramientas especializadas.
- Torreta de herramientas automatizada: Equipado con una torreta indexadora de alta velocidad que facilita cambios rápidos de herramienta entre ciclos de torneado, refrentado y roscado.

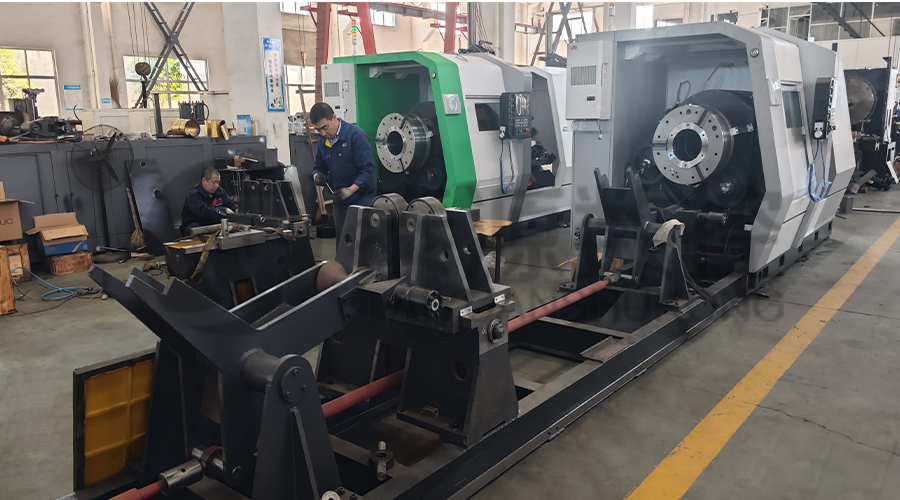

- Sistemas de soporte de piezas de trabajo: Incluye soportes y rodillos para tuberías hidráulicas de alta resistencia para mantener la alineación axial y evitar vibraciones durante el mecanizado de secciones extendidas de tuberías de perforación.
- Precisión del control CNC: Los sistemas de control avanzados proporcionan compensación en tiempo real para la expansión térmica y el desgaste de las herramientas, manteniendo tolerancias estrictas durante tiradas de producción largas.
Especificaciones técnicas
| Descripción del parámetro | Unidad | Valor técnico |
| Máx. Columpio sobre la cama | milímetros | Φ630 - Φ1000 |
| Diámetro del orificio del husillo | milímetros | Φ130 / Φ200 / Φ225 / Φ280 |
| Rango de velocidad del husillo | rpm | 10-600 (variable) |
| Diámetro de la tubería de procesamiento | pulgada | 2-3/8" - 10-3/4" |
| Posiciones de la torreta | piezas | 4 / 6 / 8 Vertical u Horizontal |
| Precisión de posicionamiento del eje X/Z | milímetros | 0,02 / 0,03 |
| Potencia del motor principal | kilovatios | 15/18,5/22 |
Ventajas operativas en la fabricación de equipos petroleros
Implementando esto Torno CNC para roscado de tubos en una línea de producción reduce significativamente los tiempos de ciclo para reacondicionamiento de juntas de herramientas de tubería de perforación y fabricación de nuevos acoplamientos. La arquitectura de la máquina está optimizada para Roscado de collares de perforación de alta precisión y el procesamiento de superficies de correas resistentes al desgaste. Al utilizar un sistema de retroalimentación de circuito cerrado , el torno garantiza que cada junta cumpla con los estrictos requisitos de seguridad de la industria del petróleo y el gas, minimizando el riesgo de fallas en el fondo del pozo.
Preguntas frecuentes
P1: ¿Cómo garantiza esta máquina la precisión de los subprocesos estándar API durante un funcionamiento continuo a largo plazo?
el precision is maintained through a combination of high-rigidity bed design and the specialized engineering expertise of Máquina herramienta CNC Jiangsu Taiyuan Co., Ltd. Establecida en 2003 en la ciudad de Taixing, nuestra empresa opera una instalación de 24.800 ㎡ dedicada a la fabricación de equipos petroleros nacionales. Nuestros tornos cuentan con un largo tiempo de retención de precisión y puntos de falla mínimos debido a nuestros sistemas de calidad con certificación GBT e ISO. El uso de componentes de transmisión premium garantiza que incluso bajo la alta potencia de conducción requerida para Mecanizado de roscas de portamechas , el equipo mantiene la precisión de paso y la consistencia de conicidad necesarias que exigen usuarios internacionales como Shanghai Baosteel y varios yacimientos petrolíferos globales.
P2: ¿Puede este torno manejar una variedad de componentes OCTG además de las tuberías de perforación estándar?
Sí, el equipo está diseñado para ofrecer una alta especificidad y versatilidad. Máquina herramienta CNC Jiangsu Taiyuan Co., Ltd. Produce una amplia gama de herramientas especializadas, y este torno se puede integrar en una gama más amplia. línea de producción de tubos de perforación . Es capaz de procesar acoplamientos, círculos exteriores de portamechas y juntas de herramientas. Además, nuestro portafolio de productos incluye maquinaria especializada para fresado de rotor de bomba de tornillo , torneado de carcasas dobladas y roscado de mandril. Esta amplia gama de aplicaciones en campos petroleros, geología y minería es el resultado de nuestro enfoque en la "especialización, refinamiento y fortalecimiento" en la fabricación de equipos energéticos.
P3: ¿Qué nivel de soporte técnico y confiabilidad pueden esperar los compradores internacionales?
Nuestros productos son reconocidos como "calidad nacional confiable" y actualmente son utilizados por las principales empresas del Estados Unidos, Japón, Corea del Sur y Azerbaiyán . Máquina herramienta CNC Jiangsu Taiyuan Co., Ltd. proporciona equipos caracterizados por estructuras simples para facilitar el mantenimiento y una alta eficiencia de producción. Ubicados junto a la vía navegable dorada del río Yangtze, aprovechamos nuestra ubicación estratégica y décadas de experiencia en fabricación para ofrecer un soporte técnico sólido y una entrega confiable. Nos adherimos al concepto de mirar a pares globales para garantizar que nuestra maquinaria cumpla con las demandas técnicas en evolución del sector energético global.
